Co to jest przekrój 10mm2?
Przekrój 10 mm² dotyczy powierzchni poprzecznej żyły przewodu elektrycznego, co oznacza, że wynosi on 10 milimetrów kwadratowych. To kluczowy parametr, decydujący o maksymalnej obciążalności prądowej kabla. Właściwy dobór przekroju żyły ma ogromne znaczenie dla bezpieczeństwa oraz efektywności przewodzenia energii w elektroinstalacjach.
Przewody o przekroju 10 mm² znajdują szerokie zastosowanie w systemach, które wymagają przesyłania dużych ilości energii. Dzięki nim możliwe jest zasilanie potężnych urządzeń, takich jak:
- silniki elektryczne,
- pompy,
- systemy grzewcze.
Dobrze dobrany przekrój przewodu minimalizuje straty energetyczne i pomaga zapobiegać przegrzewaniu się kabli. Ważne jest zrozumienie, że przekrój 10 mm² ma wpływ na maksymalną wartość obciążenia prądowego, co jest kluczowe w fazie projektowania i użytkowania instalacji elektrycznych.
Na przykład, te przewody mogą przewodzić prąd w zakresie 40-50 amperów, jednakże wartość ta zależy od konkretnego środowiska instalacyjnego oraz rodzaju zastosowanej izolacji. Wybierając kabel o odpowiedniej powierzchni poprzecznej, można poprawić efektywność energetyczną i zadbać o bezpieczeństwo użytkowników.
Przekrój 10 mm² jest więc istotnym elementem w projektach elektrycznych, mającym wpływ na wiele technicznych kwestii.
Jak przeliczyć 10mm2 na mm?
Aby przekształcić przekrój 10 mm² na średnicę w milimetrach, warto skorzystać ze wzoru dotyczącego pola koła. W tym równaniu A oznacza powierzchnię przekroju, a r to promień. Zatem możemy zapisać je jako A = πr². W ten sposób promień r można obliczyć według wzoru r = √(A/π).
Rozpocznijmy od obliczenia promienia:
r = √(10 mm² / π) ≈ √(3.1831) ≈ 1.78 mm.
Kolejnym krokiem jest obliczenie średnicy za pomocą wzoru d = 2r:
d = 2 * 1.78 mm ≈ 3.56 mm.
Zatem średnica kabla o przekroju 10 mm² wynosi około 3.56 mm. Należy jednak pamiętać, że to jedynie wartość przybliżona. Rzeczywiste wyniki mogą się różnić z powodu tolerancji stosowanych w produkcji kabli. Ważne jest, aby zaznaczyć, że istnieje różnica między przekrojem a długością żyły, co ma kluczowe znaczenie przy wyborze przewodów do instalacji elektrycznych.
Jaka jest średnica przewodu elektrycznego 10mm2?
Średnica przewodu elektrycznego o przekroju 10 mm² wynosi mniej więcej 6 mm, ale warto pamiętać, że może się ona różnić w zależności od producenta oraz typu zastosowanej izolacji. Na przykład w przypadku przewodów miedzianych grubość izolacji może wpłynąć na zewnętrzne wymiary kabla. Istotne jest, aby mieć na uwadze, że średnica przewodu uwzględnia zarówno jego rdzeń, jak i pokrywającą go warstwę izolacyjną.
Obliczanie średnicy kabla o wskazanym przekroju można przeprowadzić przy użyciu odpowiednich wzorów matematycznych, co jest przydatne podczas planowania instalacji oraz zasilania różnego rodzaju urządzeń elektrycznych. Dysponując tymi danymi, można zapewnić zarówno efektywność, jak i bezpieczeństwo podczas użytkowania.
Jaka jakość mają przewody miedziane w porównaniu do aluminiowych?
Przewody miedziane charakteryzują się doskonałą przewodnością elektryczną oraz niską rezystancją, co oznacza, że przesyłana przez nie energia jest znacznie efektywniejsza, a straty mocy są minimalne. W przeciwieństwie do aluminiowych, które wymagają większego przekroju dla osiągnięcia podobnych parametrów, miedź sprzyja bardziej sprawnym instalacjom. To z kolei prowadzi do obniżenia masy oraz kosztów całej infrastruktury. Poza tym, miedź wyróżnia się większą odpornością na korozję oraz elastycznością, co znacznie ułatwia montaż i przyszłą konserwację.
Choć aluminium jest lżejsze i bardziej ekonomiczne, ma tendencję do szybszego utleniania, co w dłuższej perspektywie może negatywnie wpływać na jakość połączeń. Według danych, miedziane przewody przewodzą energię o 60-70% lepiej niż te z aluminium. Dlatego w sytuacjach, gdzie kluczowe są zarówno efektywność, jak i trwałość, miedź często okazuje się bardziej korzystnym rozwiązaniem. Podjęcie decyzji dotyczącej wyboru przewodów powinno jednak uwzględniać specyfikację projektu oraz dostępne fundusze. Zdecydowanie warto rozważyć zarówno zalety, jak i wady obu tych materiałów.
Jakie materiały stosuje się w kablach 10mm2?
Kable o przekroju 10 mm² zazwyczaj wykorzystują żyły wykonane z:
- miedzi – przeważa dzięki swojej znakomitej przewodności elektrycznej, co pozwala na minimalizację strat energii,
- aluminium – mniej efektywne, ale lżejsze i tańsze w produkcji.
Wybór odpowiedniego materiału ma ogromne znaczenie dla wydajności przewodzenia prądu oraz bezpieczeństwa instalacji. Dodatkowo, kable miedziane charakteryzują się większą elastycznością, co znacząco ułatwia ich montaż. Co więcej, miedź jest mniej podatna na korozję, co przekłada się na dłuższą żywotność tych przewodów.
Izolacja kabli o przekroju 10 mm² najczęściej wykonana jest z PVC, czyli polichlorku winylu, który oferuje dobre właściwości izolacyjne oraz wysoką odporność na wilgoć i różne chemikalia. W specyficznych warunkach można jednak zastosować inne materiały, które zapewniają:
- lepszą elastyczność,
- wyższą odporność na temperatury.
Kluczowe jest, aby właściwie dopasować materiał do warunków, w których kabel będzie eksploatowany. Na przykład, w instalacjach narażonych na trudne warunki atmosferyczne istotne jest, aby odpowiednio dobrać zarówno izolację, jak i materiał żyły, co gwarantuje niezawodną i bezpieczną pracę.
Co to jest izolacja przewodu i jak wpływa na jego zastosowanie?
Izolacja przewodów elektrycznych jest niezwykle istotna dla ich funkcji oraz bezpieczeństwa. Głównym zadaniem izolacji jest ochrona przed niepożądanym przepływem prądu, co chroni zarówno urządzenia, jak i użytkowników przed zwarciem czy porażeniem elektrycznym.
Najczęściej wykorzystywanym materiałem do izolacji jest PVC, który odznacza się dobrą odpornością na różne czynniki, zarówno mechaniczne, jak i chemiczne, a także elastycznością, co ułatwia proces instalacji. Rodzaj i jakość izolacji mają również ogromny wpływ na zakres dopuszczalnych temperatur pracy przewodów. Specjalne izolacje, przystosowane do wysokich temperatur, umożliwiają bezpieczne użytkowanie kabli w trudnych i ekstremalnych warunkach.
Przewody z izolacją PVC potrafią funkcjonować w temperaturach od -15°C do 70°C, co sprawia, że są wszechstronnie stosowane w elektroinstalacjach. Właściwy dobór izolacji ma kluczowe znaczenie także w kontekście maksymalnego napięcia roboczego przewodu. Mniejsze średnice izolacji mogą ograniczać maksymalne napięcie, co odgrywa istotną rolę w projektowaniu instalacji elektrycznych. Użytkownicy korzystają dzięki temu z bardziej efektywnej ochrony przed porażeniem.
Przewody z solidną izolacją stają się szczególnie ważne w obszarach narażonych na kontakt z wodą lub chemikaliami, co czyni je popularnym wyborem w budownictwie oraz przemyśle. Warto jednak pamiętać, że decyzja o wyborze konkretnego rodzaju izolacji zależy od specyfiki danego projektu oraz warunków, w jakich przewód będzie później eksploatowany.
Jaka jest temperatura pracy dla przewodu 10mm2?
Temperatura pracy przewodu o przekroju 10 mm² jest uzależniona od typu izolacji, która go otacza. Na przykład, przewody z izolacją PVC mogą funkcjonować w zakresie od -40°C do +70°C. Kluczowe jest przestrzeganie tych granic, aby zapewnić zarówno bezpieczeństwo, jak i długowieczność izolacji.
Zróżnicowanie dopuszczalnych temperatur wynika z użytej izolacji oraz jej warunków eksploatacji. Wysoka temperatura nie tylko wpływa na komfort, ale także ma znaczenie dla efektywności przewodzenia prądu. Dlatego istotne jest, aby dobrać odpowiednią izolację, która wytrzyma skrajne warunki temperaturowe.
Taki wybór przyczynia się do niezawodności instalacji elektrycznych przez długi czas. Odpowiednia izolacja stabilizuje przewody, co z kolei wydłuża ich żywotność i minimalizuje ryzyko wystąpienia awarii.
Jak obliczyć rezystancję kabla 10mm2?
Aby obliczyć rezystancję kabla o zakresie przekroju wynoszącym 10 mm², posługujemy się wzorem R = ρ * (L / A). W tym równaniu R oznacza rezystancję, ρ to wartość rezystywności materiału, L to długość przewodu, a A to jego pole przekroju, które w tym przypadku ma wartość 10 mm².
Dla miedzi rezystywność wynosi z grubsza 1,68 * 10⁻⁸ Ω·m, natomiast aluminium charakteryzuje się wartością 2,82 * 10⁻⁸ Ω·m.
Na przykład, obliczmy rezystancję dla kabla o długości 50 m:
- W przypadku miedzi: R = 1,68 * 10⁻⁸ * (50 / (10 * 10⁻⁶)) = 0,084 Ω.
- Z kolei dla aluminium: R = 2,82 * 10⁻⁸ * (50 / (10 * 10⁻⁶)) = 0,141 Ω.
Warto również zwrócić uwagę na temperaturę, która ma istotny wpływ na rezystywność. W miarę wzrostu temperatury rezystywność materiału zwiększa się, co w efekcie zwiększa rezystancję przewodu. Dokładne obliczenia rezystancji są niezwykle istotne, gdy chodzi o optymalizację instalacji elektrycznych. Dzięki właściwej analizie możemy odpowiednio dobrać zabezpieczenia oraz przewody, co ma bezpośredni wpływ na efektywność energetyczną całego systemu.
Jakie są spadki napięcia dla kabli o przekroju 10mm2?
W przypadku kabli o przekroju 10 mm², spadki napięcia odgrywają kluczową rolę w procesie projektowania instalacji elektrycznych. Czynniki takie jak:
- obciążenie prądowe,
- długość przewodu,
- rezystancja stosowanego materiału.
dokładne wyliczenie spadku napięcia ma ogromne znaczenie dla efektywnego przesyłania energii oraz minimalizacji strat. Warto zauważyć, że w przypadku przewodów miedzianych, które charakteryzują się niższą rezystancją, spadki napięcia są znacznie mniejsze niż te, które występują w kablach aluminiowych. Dla przykładu, przewód miedziany o długości do 100 metrów, przy obciążeniu 30 A, generuje spadek napięcia rzędu około 1,5 V, co stanowi jedynie 0,5% przy napięciu 400 V.
Warto jednak pamiętać, że w praktyce zaleca się, aby spadki napięcia nie przekraczały 5% całkowitego napięcia obwodu, co jest kluczowe dla zapewnienia właściwej wydajności zasilania sprzętu. Natomiast w przypadku kabli aluminiowych te wartości są wyższe, co może mieć istotny wpływ na funkcjonowanie urządzeń.
Aby obliczyć spadek napięcia, można skorzystać z następującego wzoru:
ΔU = (2 * L * I * ρ) / A. W tym równaniu ΔU oznacza spadek napięcia, L to długość kabla w metrach, I to prąd w amperach, ρ to rezystywność materiału (w Ω·m), a A to przekrój przewodu w m².
Odpowiednie wyliczenia oraz dobór odpowiednich kabli są kluczowe, aby zapewnić bezpieczeństwo oraz prawidłowe działanie instalacji elektrycznych. Ignorowanie tych aspektów może znacząco wpłynąć na cały system energetyczny, co jest niezwykle ważne w kontekście efektywności działania.
Co oznacza napięcie znamionowe dla przewodu 10mm2?
Napięcie znamionowe przewodu o przekroju 10 mm² określa maksymalny poziom napięcia, przy którym może on działać w sposób bezpieczny. Przykładowo, oznaczenie 450/750 V wskazuje, że przewód może być stosowany w instalacjach do:
- 450 V (przewód-ziemia),
- 750 V (przewód-przewód).
Przekroczenie tych granic zwiększa ryzyko uszkodzenia izolacji, co z kolei może prowadzić do groźnych sytuacji, takich jak pożar czy porażenie prądem. Izolacja przewodu jest kluczowym elementem, który chroni przed niepożądanym przepływem prądu, co ma ogromne znaczenie dla bezpieczeństwa użytkowników. Najczęściej wykorzystywanym materiałem izolacyjnym dla przewodów o tym przekroju jest PVC, znane ze swojej odporności na czynniki mechaniczne i chemiczne.
Odpowiednio dobrana izolacja oraz przestrzeganie znamionowego napięcia są niezbędne, aby zapewnić niezawodność instalacji elektrycznych. Napięcie znamionowe wpływa nie tylko na maksymalne dozwolone napięcie, ale również kształtuje wymiary i konstrukcję przewodów, co ma bezpośrednie znaczenie dla ich zastosowania w różnych instalacjach. Podczas projektowania systemów elektroinstalacyjnych, warto brać pod uwagę te parametry, aby zagwarantować bezpieczeństwo oraz efektywność całego systemu.
Jakie są zastosowania przewodów instalacyjnych 10mm2?
Przewody instalacyjne o przekroju 10 mm² zyskały dużą popularność w różnych systemach elektrycznych, zarówno w gospodarstwach domowych, jak i w przemyśle. Ich podstawowe zadanie to zasilanie urządzeń wymagających znaczącej mocy, takich jak:
- kuchenki elektryczne,
- bojlery,
- pompy ciepła.
Ze względu na swoje właściwości, idealnie nadają się do instalacji, które potrzebują stabilnego i efektywnego przesyłania energii. Używa się ich w rozdzielnicach elektrycznych do rozdzielania zasilania pomiędzy różne obwody oraz do oświetlenia i zasilania urządzeń wymagających wyższych wartości prądu. Wybór odpowiedniego przewodu odgrywa kluczową rolę w zapewnieniu bezpieczeństwa. Niewłaściwy dobór może prowadzić do niebezpiecznych sytuacji, takich jak przegrzewanie się kabli i straty energetyczne.
W kontekście materiałów, przewody miedziane mają przewagę nad aluminiowymi. Oferują:
- lepszą przewodność elektryczną,
- większą elastyczność,
- większą odporność na korozję.
To sprawia, że są trwalsze i łatwiejsze w instalacji. Z kolei aluminium, mimo że jest tańsze i lżejsze, wymaga większego przekroju, aby osiągnąć zbliżone parametry techniczne. Podczas projektowania instalacji elektrycznych kluczowe jest uwzględnienie warunków, w jakich będą one używane. Na przykład, w obszarach o podwyższonej wilgotności czy narażonych na działanie substancji chemicznych, istotna jest dobra izolacja. To zapewni długotrwałą i bezpieczną eksploatację przewodów o przekroju 10 mm².

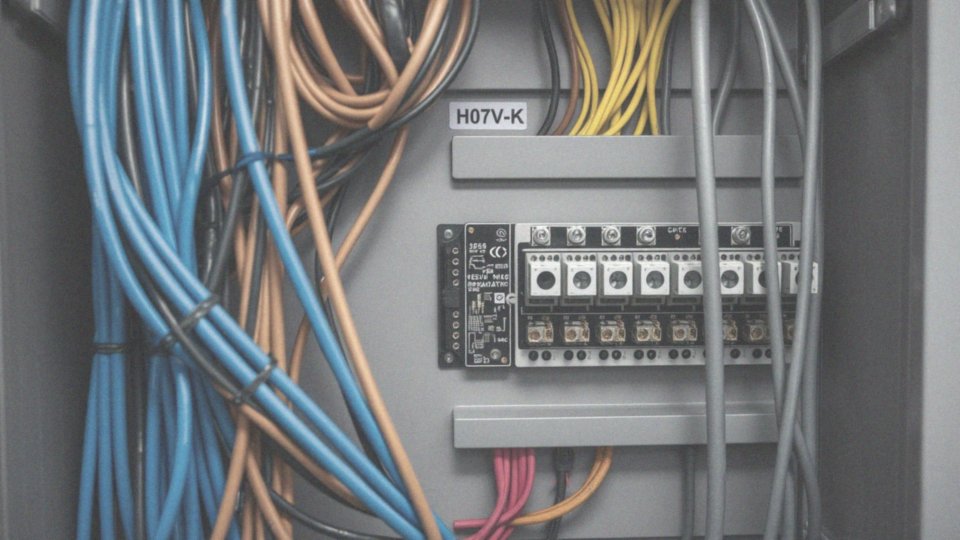

Jakie są zastosowania przewodów H07V-K w systemach automatyki budynkowej?
Przewody H07V-K cieszą się dużą popularnością w systemach automatyki budynkowej, co nie jest zaskoczeniem, biorąc pod uwagę ich elastyczność oraz prostotę instalacji. Dzięki doskonałym właściwościom elektrycznym idealnie nadają się do wykonywania:
- połączeń wewnętrznych w szafkach sterowniczych,
- połączeń w rozdzielnicach,
- przesyłania sygnałów sterujących,
- zasilania czujników.
Te przewody są kluczowe dla działania skomplikowanych systemów automatyki. Ich giętkość ułatwia prowadzenie kabli w trudno dostępnych miejscach, co zmniejsza ryzyko wystąpienia uszkodzeń mechanicznych. H07V-K świetnie sprawdzają się zarówno w zastosowaniach domowych, jak i przemysłowych, gdzie niezawodność zyskuje na znaczeniu.
W praktyce stosowanie H07V-K w automatyce budynkowej prowadzi do:
- lepszego zarządzania energią,
- efektywnej integracji różnych systemów.
To w efekcie zwiększa komfort użytkowników. Co więcej, ich wszechstronność w kontekście różnorodnych potrzeb technologicznych czyni je doskonałym wyborem dla nowoczesnych instalacji. Warto podkreślić, że spełniają normy bezpieczeństwa oraz zalecenia producentów, co jest dodatkowym atutem, zapewniając długowieczność oraz efektywność w trudnych warunkach eksploatacyjnych.
Co wpływa na różnice w średnicy kabli?
Średnica kabli o przekroju 10 mm² różni się z powodu kilku istotnych czynników:
- grubość oraz rodzaj izolacji,
- materiały izolacji, takie jak PVC czy XLPE,
- wpływ producenta i różne standardy wytwórcze,
- tolerancje produkcyjne, które określają dopuszczalne odchylenia od nominalnych wymiarów.
Dla standardowego przekroju 10 mm², średnice mogą oscylować od 6 mm do 8 mm, co jest zgodne z ustalonymi normami. Jakość kabli również odgrywa rolę w zakresie ich średnicy. Przewody wykonane z lepszych materiałów, które zapewniają lepsze właściwości przewodzenia energii, będą miały precyzyjniej zmierzone średnice. To z kolei wpływa na wyższą efektywność energetyczną.
Dlatego wybierając kable, warto zwrócić uwagę zarówno na ich średnicę, jak i na parametry techniczne. Takie podejście gwarantuje bezpieczeństwo oraz efektywność systemów elektrycznych. Odpowiedni dobór przewodów, dostosowany do konkretnych wymagań instalacji, pomaga zredukować straty energii i podnieść niezawodność całego systemu.
Jak chronić się przed porażeniem prądem przy użyciu kabli 10mm2?
Aby skutecznie zabezpieczyć się przed porażeniem prądem przy użyciu kabli o przekroju 10 mm², warto wprowadzić różnorodne środki ostrożności. Kluczowym działaniem jest montaż wyłączników różnicowoprądowych (RCD), które automatycznie przerywają zasilanie w przypadku wykrycia różnicy między prądem dostarczonym a odprowadzonym. Taki sygnał może wskazywać na wystąpienie nieszczelności.
Regularne sprawdzanie stanu izolacji przewodów to kolejny istotny krok, ponieważ uszkodzenia mogą prowadzić do niebezpiecznego kontaktu z prądem. Ważne jest również, aby kable były odpowiednio osłonięte przed mechanicznymi uszkodzeniami; użycie osłon lub prowadników jest jednym ze sposobów na zminimalizowanie ryzyka.
Odpowiednie uziemienie instalacji elektrycznej ma kluczowe znaczenie, ponieważ zapewnia bezpieczne odprowadzanie nadmiaru energii w razie awarii. Jest to szczególnie istotne w wilgotnym otoczeniu, gdzie ryzyko porażenia prądem wzrasta z powodu kontaktu z wodą.
Przestrzeganie zasad bezpieczeństwa podczas montażu i eksploatacji urządzeń elektrycznych jest niezbędne. Regularne przeglądy systemów elektrycznych w znaczny sposób zwiększają ochronę przed zagrożeniami związanymi z prądem. Ważne, by użytkownicy nie tylko znali ogólne zasady dotyczące korzystania z instalacji elektrycznych, ale także byli świadomi, jak zmniejszyć potencjalne ryzyko.
W przypadku jakichkolwiek problemów lub wątpliwości, warto skonsultować się z wykwalifikowanym elektrykiem, który pomoże w zapewnieniu odpowiednich standardów bezpieczeństwa.
