Co to jest obciążalność prądowa i dlaczego jest ważna?
Obciążalność prądowa odnosi się do maksymalnej ilości prądu, jaką kabel może przewodzić, zanim zacznie się przegrzewać lub dochodzi do uszkodzenia izolacji. To niezwykle istotny element, który wpływa na bezpieczeństwo instalacji elektrycznych. Kiedy obciążalność zostaje przekroczona, kabel może się rozgrzewać, co w dłuższej perspektywie prowadzi do degradacji izolacji, a w najgorszym przypadku, może skutkować zwarciami czy nawet pożarami.
Właściwe dopasowanie obciążalności prądowej do warunków środowiskowych oraz sposobu układania kabli jest kluczowe. Na przykład:
- kable zainstalowane w izolacji zachowują się inaczej,
- kable umieszczane na zewnątrz zachowują się inaczej.
Dlatego odpowiedni dobór przekroju kabla ma fundamentalne znaczenie dla zapewnienia długotrwałej oraz bezpiecznej pracy systemu elektrycznego. Zrozumienie zasad obciążalności prądowej stanowi podstawę do skutecznego projektowania bezpiecznych i wydajnych systemów elektrycznych.
Co wpływa na obciążalność prądową kabli?
Obciążalność prądowa kabli zależy od wielu istotnych elementów. Na pierwszym miejscu znajduje się materiał, z którego wykonany jest przewodnik:
- miedź, z uwagi na swoje właściwości, charakteryzuje się wyższą obciążalnością prądową niż aluminium,
- większy przekrój kabla umożliwia przewodzenie bardziej intensywnych prądów,
- temperatura otoczenia – wyższe wartości mogą ją znacząco ograniczać,
- sposób prowadzenia kabli; te znajdujące się w otwartych instalacjach są w stanie efektywniej odprowadzać ciepło niż te umieszczone w zamkniętych przestrzeniach,
- rodzaj izolacji, który także odgrywa kluczową rolę w tym procesie; różne materiały różnią się odpornością na wysoką temperaturę.
Na przykład, kable jednożyłowe mają lepszą obciążalność na żyłę w porównaniu do swoich wielożyłowych odpowiedników. Szczegółowe zasady obliczania obciążalności prądowej określa norma IEC 60287-3-1, która uwzględnia wszystkie te czynniki. Dlatego zrozumienie wpływu tych elementów jest kluczowe dla projektowania bezpiecznych i wydajnych systemów elektrycznych.

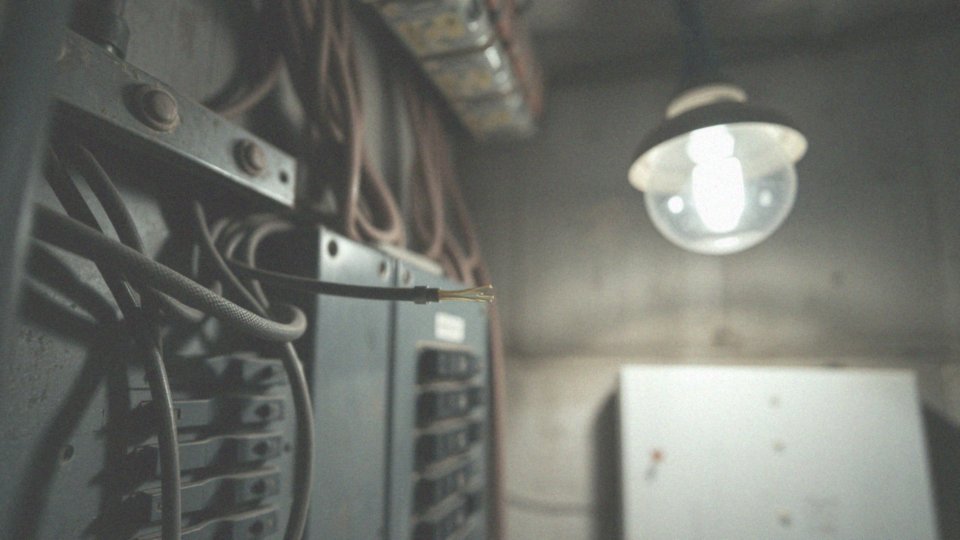

Jakie są skutki niewłaściwego doboru przekroju kabla?
Niewłaściwy dobór przekroju kabla to istotny problem, który może zagrażać bezpieczeństwu instalacji elektrycznych. Błędy w tej kwestii mogą prowadzić do poważnych konsekwencji. Główne skutki używania przewodów o zbyt małym przekroju to:
- przegrzewanie przewodów,
- degradacja izolacji,
- wzrost ryzyka zwarć i pożarów,
- szybsze zużycie kabli,
- straty energetyczne.
Na przykład, kiedy kable się przegrzewają, zużywają się znacznie szybciej, a także powodują straty energetyczne, co jest potwierdzone przez prawo Joule’a-Lenza. Co więcej, niewłaściwy przekrój może prowadzić do spadków napięcia, co negatywnie wpływa na funkcjonowanie podłączonych urządzeń. Takie sytuacje mogą nie tylko uszkodzić sprzęt, ale także narazić właścicieli na konsekwencje prawne oraz finansowe. W przypadku pożaru będącego skutkiem niewłaściwej instalacji, odpowiedzialność za straty materialne spoczywa na właścicielach. Dlatego kluczowe jest, aby starannie dobierać przekrój kabli, co pozwoli uniknąć wielu poważnych problemów związanych z bezpieczeństwem instalacji elektrycznych.
Jak dobór przekroju kabla wpływa na bezpieczeństwo instalacji?
Wybór odpowiedniego przekroju kabla ma kluczowe znaczenie dla bezpieczeństwa instalacji elektrycznych. Kiedy przekrój jest odpowiedni, pomaga uniknąć problemów z przegrzewaniem kabli oraz znacząco zmniejsza ryzyko pożaru.
Zbyt cienki przewód w stosunku do obciążenia prądowego generuje nadmierne ciepło, co negatywnie wpływa na izolację, a w najgorszym przypadku może prowadzić do zwarć i pożarów. Dlatego tak istotne jest stosowanie kabli zgodnych z obowiązującymi normami i przepisami, co zapewnia komfort i bezpieczeństwo zarówno w domowych, jak i przemysłowych instalacjach.
Kolejnym istotnym aspektem jest spadek napięcia, który często występuje przy niewłaściwym doborze przekroju kabla. Zbyt mały przekrój może skutkować niekorzystnymi spadkami napięcia, co z kolei negatywnie wpływa na pracę elektrycznych urządzeń. Takie sytuacje mogą prowadzić do ich nieprawidłowego funkcjonowania, a w dłuższym okresie skracać żywotność sprzętu.
Prawo również reguluje dobór przekroju kabli, wyznaczając zasady bezpiecznego użytkowania instalacji elektrycznych. Na przykład, normy IEC dostarczają zalecanych wartości przekrojów, zależnych od specyfiki instalacji oraz jej obciążenia.
Wybór niewłaściwego przekroju może wiązać się z wieloma problemami, zarówno technicznymi, jak i prawnymi czy finansowymi. Właściciele instalacji mogą ponosić odpowiedzialność za szkody, które mogłyby wyniknąć z takich błędów. Z tego powodu, staranny dobór przekroju kabli jest nie tylko istotny dla bezpieczeństwa, ale również stanowi ochronę przed ryzykiem porażenia prądem.

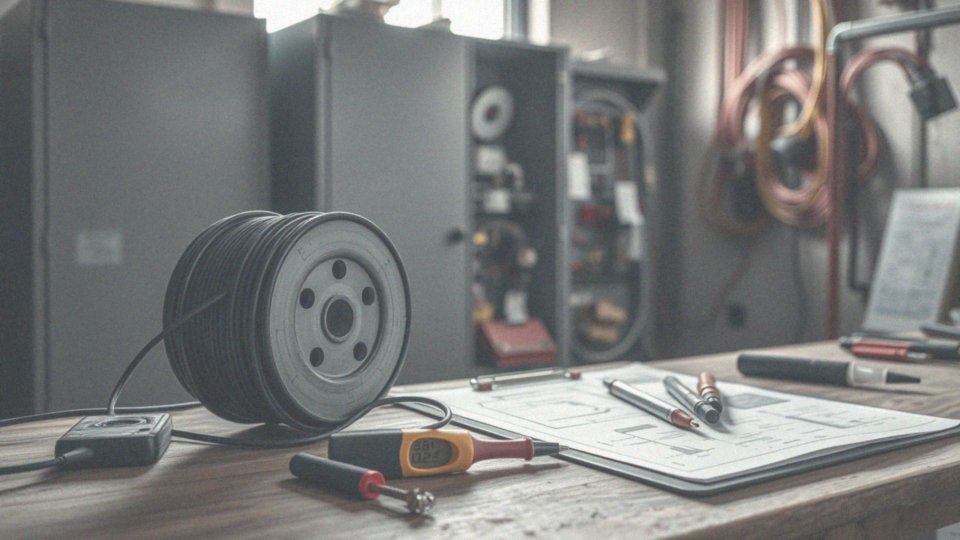

Jakie czynniki należy wziąć pod uwagę przy doborze przekroju kabla?
Wybór odpowiedniego przekroju kabla odgrywa kluczową rolę w zapewnieniu zarówno bezpieczeństwa, jak i efektywności instalacji elektrycznej. Pierwszym krokiem jest określenie mocy odbiornika lub łącznej mocy wszystkich urządzeń, które będą podłączone do danego obwodu. Dzięki tej informacji można precyzyjnie obliczyć natężenie prądu w kablu.
Nie bez znaczenia jest również długość przewodu, która wpływa na spadek napięcia – zbyt długi przewód może prowadzić do strat energetycznych oraz zwiększać ryzyko przegrzewania. Również warunki otoczenia są istotne. Zarówno temperatura, jak i sposób układania kabli – w rurkach, korytkach czy na otwartym powietrzu – mogą znacząco oddziaływać na ich wydajność.
Ponadto rodzaj obciążenia nie może być pominięty, ponieważ różne obciążenia rezystancyjne i indukcyjne mogą wymagać innego przekroju kabla, by system funkcjonował prawidłowo. Przy podejmowaniu decyzji o wyborze przekroju warto przestrzegać obowiązujących norm i przepisów, w tym normy PN-HD 60364-5-52. Ta regulacja pomoże w odpowiednim doborze przekroju w zależności od specyfiki instalacji oraz jej przewidywanego obciążenia.
Wszystkie te czynniki należy uwzględnić w procesie projektowania, aby zapewnić zarówno efektywność energetyczną, jak i bezpieczeństwo użytkowników. Na koniec, nie zapomnijmy o odpowiedniej obciążalności długotrwałej oraz zabezpieczeniach nadprądowych, które chronią przed ewentualnym przeciążeniem.
Jak oblicza się moc i natężenie prądu dla doboru kabla?
Aby prawidłowo dobrać kabel, kluczowe jest obliczenie zarówno mocy, jak i natężenia prądu. Moc odbiornika (oznaczana jako P) można wyliczyć według wzoru: P = U * I * cos(φ), gdzie:
- U to napięcie w woltach,
- I to natężenie w amperach,
- cos(φ) to współczynnik przesunięcia fazowego.
W przypadku obciążeń rezystancyjnych współczynnik ten wynosi 1, co znacząco upraszcza obliczenia. Aby znaleźć natężenie prądu (I), wystarczy przekształcić wzór: I = P / (U * cos(φ)). Dla urządzeń zasilanych trójfazowo stosuje się inny wzór: P = √3 * U * I * cos(φ).
Informacje o mocy odbiornika typowo znajdziemy na tabliczce znamionowej danego urządzenia. Na przykład, jeżeli urządzenie ma moc 1500 W i zasilane jest napięciem 230 V, to obliczenie natężenia prądu daje: I = 1500 W / (230 V * 1) = 6,52 A.
Zrozumienie tych formuł jest niezwykle istotne dla doboru odpowiedniego przekroju kabla, ponieważ właściwe natężenie prądu zapewnia zarówno bezpieczeństwo, jak i efektywność systemu elektrycznego. Umożliwia to transport energii bez ryzyka przegrzewania przewodów. Warto także pamiętać o różnych typach obciążeń, takich jak obciążenia rezystancyjno-indukcyjne, które mogą mieć wpływ na ostateczny wybór przewodu.
Jak długość przewodu wpływa na dobór przekroju kabla?
Długość przewodu odgrywa fundamentalną rolę przy wyborze odpowiedniego przekroju kabla. Ma to bezpośredni związek z spadkiem napięcia, który może występować na dłuższych dystansach. Kiedy przewód jest długi, napięcie na końcu obwodu może okazać się znacznie niższe w porównaniu do tego, które występuje na początku. To zjawisko ma istotny wpływ na prawidłowe funkcjonowanie podłączonych urządzeń.
Istnieją normy, które określają dopuszczalne wartości spadku napięcia, a te różnią się w zależności od typu instalacji elektrycznej. Aby zminimalizować te straty, warto rozważyć stosowanie przewodów o większym przekroju. W instalacjach domowych, które operują na napięciu 230 V, zaleca się, by spadek nie przekraczał 3-5% wartości nominalnej. Osiągnięcie tego celu wymaga precyzyjnych obliczeń przekroju kabla, uwzględniając zarówno długość, jak i przewidywane obciążenie.
Również istotne jest, aby brać pod uwagę rodzaj odbiorników, ich moc oraz charakterystykę pracy, ponieważ te czynniki mają kluczowy wpływ na dokonanie trafnego wyboru przekroju. W bardziej zaawansowanych instalacjach, takich jak linie energetyczne czy kable zasilające oddalone obiekty, zwiększenie przekroju kabla staje się kluczowe dla utrzymania stabilności oraz efektywności całego systemu.
Jakie tabele obciążalności prądowej są pomocne przy doborze kabli?
Tabele obciążalności prądowej pełnią kluczową rolę przy wyborze kabli elektrycznych. Zawierają istotne informacje o maksymalnym prądzie, jaki dany kabel może przewodzić w różnych warunkach. W ich opracowywaniu brane są pod uwagę różnorodne czynniki, takie jak:
- typ kabla – mogą to być zarówno jednożyłowe, jak i wielożyłowe,
- rodzaj izolacji,
- sposób ułożenia (w powietrzu, pod ziemią czy w rurach),
- temperatura otoczenia.
Dzięki korzystaniu z tabel, takich jak te zawarte w normie PN-HD 60364-5-52, można w łatwy sposób wyznaczyć odpowiedni przekrój kabli. Obciążalność prądowa różni się w zależności od wielu parametrów. Różne rodzaje kabli charakteryzują się odmiennymi właściwościami, co ma wpływ na ich zastosowanie w przekrojach elektrycznych. Tabele te dostarczają szczegółowych informacji o przewodach w różnych warunkach, umożliwiając ocenę wpływu temperatury oraz innych czynników na ich maksymalne obciążenie.
W ostatnich latach zyskały na popularności kalkulatory online, które ułatwiają szybkie obliczenia oraz zapewniają dostęp do aktualnych norm. Dzięki nim porównanie różnych opcji kabli stało się prostsze, a dobór najbardziej odpowiedniego rozwiązania do danej aplikacji bardziej efektywny. Tabele obciążalności odgrywają także istotną rolę w zapobieganiu przegrzewaniu kabli i eliminowaniu poważnych problemów technicznych, które mogą pojawić się przy niewłaściwym doborze przekroju przewodów. Ich dostępność zarówno w formie papierowej, jak i elektronicznej sprawia, że są praktycznym narzędziem dla projektantów, elektryków oraz inżynierów pragnących zapewnić bezpieczeństwo i niezawodność systemów elektrycznych.
Jakie normy i przepisy regulują dobór przekroju kabli?
Wybór odpowiedniego przekroju kabli oparty jest na różnych normach i przepisach, które mają na celu zapewnienie zarówno bezpieczeństwa, jak i niezawodności instalacji elektrycznych. Kluczowym dokumentem w tej kwestii jest norma PN-HD 60364-5-52:2011P, która szczegółowo określa wymagania związane z obciążalnością prądową oraz spadkiem napięcia. Ta norma jest niezbędna dla projektantów oraz wykonawców, gdyż umożliwia im dostosowanie się do obowiązujących standardów bezpieczeństwa.
Nie należy jednak zapominać o innych ważnych normach, takich jak:
- IEC 60228, która definiuje klasy przewodów elektrycznych,
- VDE 0295, dotycząca kabli giętkich.
Normy te dostarczają cennych informacji dotyczących wymaganego przekroju kabli w różnych zastosowaniach oraz warunkach eksploatacji. Gdy przystępujemy do doboru przekroju, warto uwzględnić zarówno środowisko pracy, jak i metody ułożenia przewodów. Normy oferują konkretne wartości oraz wskazówki, które pomagają zapobiegać problemom z przegrzewaniem, tym samym zapewniając efektywną pracę instalacji. Przestrzeganie tych regulacji nie tylko minimalizuje ryzyko pożarów oraz uszkodzeń sprzętu, ale także wpływa na wydłużenie żywotności kabli.
Jakie są zalecane przekroje kabli dla napięć 230 V i 400 V?
Wybór odpowiednich przekrojów kabli dla napięć 230 V i 400 V odgrywa kluczową rolę w projektowaniu instalacji elektrycznych. Przekroje te różnią się w zależności od charakterystyki obciążenia. W typowych instalacjach domowych, gdy mamy do czynienia z napięciem 230 V, dla obwodów oświetleniowych rekomenduje się użycie przewodów o przekroju 1,5 mm². Z kolei do gniazdek elektrycznych najczęściej stosuje się kable o przekroju 2,5 mm². W przypadku sprzętów wymagających większej mocy, jak kuchenki czy płyty grzewcze, zalecane są przewody o przekroju 4 mm² lub 6 mm².
W instalacjach trójfazowych, gdzie napięcie wynosi 400 V, dobór przekrojów kabli również oparty jest na mocy urządzeń, które mają być podłączone:
- dla mniejszych obciążeń zwykle wystarcza przekrój 1,5 mm²,
- natomiast w przypadku większych wymagań można rozważyć 2,5 mm² lub nawet większe.
Przy doborze odpowiednich przekrojów warto korzystać z tabel obciążalności prądowej oraz przeprowadzać szczegółowe obliczenia uwzględniające długość przewodu oraz warunki eksploatacji. Taki staranny dobór kabli nie tylko zwiększa bezpieczeństwo, ale także poprawia efektywność całego systemu elektrycznego.
Jaki jest odpowiedni przekrój kabla dla różnych wartości mocy?
Wybór odpowiedniego przekroju kabla ma kluczowe znaczenie dla bezpieczeństwa elektrycznych instalacji. To, jaki przekrój będzie właściwy, w głównej mierze zależy od mocy obciążenia oraz napięcia. Na przykład w gospodarstwach domowych, przy napięciu 230 V, dla obciążenia wynoszącego 1000 W, minimalny przekrój kabla powinien wynosić 2,5 mm². Zwiększając obciążenie do 2000 W, warto zastosować kabel o większym przekroju, czyli 4 mm². W instalacjach trójfazowych działających przy napięciu 400 V, dla obciążenia 4,5 kW odpowiedni przekrój wynosi 1,5 mm², natomiast przy 7,5 kW może być konieczny kabel o przekroju 2,5 mm² lub nawet 4 mm².
Długość przewodu jest również istotna. W miarę wydłużania się przewodu, możemy napotkać na większy spadek napięcia, co z kolei może wymusić zastosowanie większego przekroju, aby zminimalizować straty energetyczne. Inne istotne czynniki to warunki otoczenia, takie jak temperatura i sposób układania przewodów, a także charakterystyka urządzeń elektrycznych. Korzystanie z tabel obciążalności prądowej jest niezbędne, gdyż dostarczają one informacji o maksymalnych obciążeniach w różnych warunkach.
Należy także pamiętać o przestrzeganiu norm i przepisów, takich jak PN-HD 60364-5-52. Staranny dobór przekroju kabli nie tylko zwiększa efektywność energetyczną, ale również zmniejsza ryzyko przegrzania, co jest kluczowe dla bezpieczeństwa instalacji elektrycznych.
