Co to jest system satelitarny i jak działa?
System satelitarny to skomplikowany zbiór urządzeń oraz technologii, które umożliwiają przesyłanie sygnałów telewizyjnych i radiowych za pośrednictwem satelitów. Kluczową rolę w tym mechanizmie odgrywa nadajnik, który emituje sygnał w kierunku znajdującego się na orbicie geostacjonarnej satelity. Ten z kolei wzmacnia przesyłany sygnał, aby następnie retransmitować go na Ziemię.
Aby móc odebrać sygnał, niezbędne są anteny satelitarne, które wychwytują transmisję i przesyłają ją kablem do urządzenia odbiorczego. Odbiornik przetwarza sygnał i przekazuje go do telewizora lub innego kompatybilnego sprzętu, co pozwala nam cieszyć się telewizją satelitarną. W przypadku radiowych transmisji zasada jest podobna, z tą różnicą, że sygnał kierowany jest do radioodbiorników.
Dzięki nowoczesnym technologiom satelitarnym możemy cieszyć się wysokiej jakości obrazem i dźwiękiem. Taki system zapewnia także dostęp do szerokiej gamy kanałów telewizyjnych i radiowych, co czyni go bardzo popularnym wyborem współcześnie.
Jak zbudowany jest kabel antenowy?
Kabel antenowy, nazywany także przewodem koncentrycznym, ma skomplikowaną strukturę, która pozwala na efektywną transmisję sygnału. Jego najważniejszym elementem jest miedziany rdzeń, odpowiedzialny za przewodzenie sygnału elektrycznego. Otaczający rdzeń dielektryk, czyli materiał izolacyjny, oddziela przewodnik od ochronnego ekranu. Ten ekran, wykonany z folii oraz cienkowłóknistego oplotu, ma za zadanie chronić kabel przed zakłóceniami elektromagnetycznymi.
Odpowiednie ekranowanie ma kluczowe znaczenie dla jakości sygnału, eliminując niekorzystne wpływy z otoczenia. Na końcu kabla znajduje się zewnętrzny płaszcz, który zabezpiecza go przed mechanicznymi uszkodzeniami oraz trudnymi warunkami atmosferycznymi. Kable antenowe, takie jak RG6 i RG59, różnią się między sobą zarówno materiałami, jak i grubością dielektryka. Te różnice mają znaczenie przy ich zastosowaniu w różnych systemach.
Struktura kabla, składająca się z rdzenia, dielektryka, ekranu, oplotu oraz płaszcza zewnętrznego, jest kluczowa dla zapewnienia wysokiej jakości transmisji sygnału oraz jego odporności na ewentualne zakłócenia. Odpowiedni wybór kabla antenowego jest niezbędny do skutecznego odbioru sygnału telewizyjnego oraz radiowego.
Co zawiera budowa kabla antenowego?
Kabel antenowy, znany również jako przewód koncentryczny, składa się z kilku kluczowych komponentów, które wpływają na jego działanie oraz jakość sygnału:
- żyła – najczęściej wykonana z miedzi, odpowiedzialna za przewodzenie sygnałów elektrycznych,
- dielektryk – otaczający żyłę, składający się z materiałów izolacyjnych, zapobiega kontaktowi żyły z ekranem, co ogranicza straty sygnału oraz zakłócenia,
- ekran – stworzony z kombinacji folii oraz oplotu, chroni sygnał przed zakłóceniami elektromagnetycznymi,
- zewnętrzny płaszcz – chroni kabel przed uszkodzeniami mechanicznymi oraz negatywnym wpływem warunków atmosferycznych, co zwiększa jego trwałość.
Warto również zauważyć, że cechy konstrukcyjne, takie jak grubość dielektryka, mogą się różnić w zależności od modelu, na przykład RG6 czy RG59. Właściwa budowa oraz staranny dobór materiałów mają ogromne znaczenie dla efektywności przenoszenia sygnału i odporności na zakłócenia. Aby skutecznie odbierać sygnał, kluczowe jest, aby wszystkie elementy kabla były ze sobą odpowiednio dopasowane do konkretnego zastosowania oraz charakteryzowały się wysoką jakością.
Jakie są rodzaje złączy do kabla antenowego?
W instalacjach antenowych można spotkać różnorodne rodzaje złączy, z których każde odgrywa istotną rolę w poprawnym połączeniu sprzętu oraz utrzymaniu wysokiej jakości sygnału. Najczęściej wykorzystywane są złącza F, idealne do telewizji satelitarnej i kablowej. Ich prosta konstrukcja oraz niewielkie straty sygnału sprawiają, że są popularnym wyborem w wielu systemach. Z kolei złącza IEC, znane również jako antenowe, służą do podłączania anten telewizyjnych naziemnych. Te wtyki zostały zaprojektowane z myślą o szybkim montażu, co ułatwia ich podłączenie do telewizora czy innych urządzeń odbiorczych.
W przypadku, gdy dostęp do gniazd jest ograniczony, pomocne okazują się złącza kątowe, które znacznie ułatwiają pracę w ciasnych przestrzeniach. Natomiast złącza kompresyjne oferują lepsze zabezpieczenie połączenia, a ich odporność na uszkodzenia zwiększa ich przydatność w trudnych warunkach. Dobrze dobrany typ złącza ma kluczowe znaczenie dla jakości odbioru sygnału. Ważne jest, aby odpowiadały one używanemu kablowi antenowemu oraz specyfice całej instalacji. Odpowiedni wybór złączy pozwala na minimalizowanie strat sygnału, co w efekcie przekłada się na wyraźniejszy obraz i lepszą jakość dźwięku.
Jak przygotować końcówkę kabla antenowego?
Przygotowanie końcówki kabla antenowego jest niezwykle istotnym etapem mającym bezpośredni wpływ na jakość odbieranego sygnału. Na początku warto skorzystać z ściągacza izolacji, aby ostrożnie usunąć zewnętrzny płaszcz na długości od 1 do 2 cm.
Kiedy ekran stanie się widoczny, delikatnie odwiń oplot i zgiń go w kierunku płaszcza. To działanie pozwoli na odpowiednie uziemienie.
Kolejnym krokiem jest usunięcie dielektryka, co umożliwi odkrycie miedzianej żyły. Sprawdź, czy jej długość jest dostosowana tak, aby mogła swobodnie stykać się z złączem. Zwróć szczególną uwagę na to, by podczas usuwania izolacji nie uszkodzić ani żyły, ani ekranu, ponieważ może to prowadzić do zakłóceń w sygnale.
Przed przystąpieniem do montażu końcówki upewnij się, że wszystkie elementy są czyste i pozbawione zanieczyszczeń.
Starannie przygotowana końcówka kabla nie tylko poprawia jakość odbioru, ale także zwiększa trwałość całego połączenia. Jest to kluczowe, zwłaszcza w systemach antenowych, które są wystawione na działanie różnych warunków atmosferycznych. Dobrze zrealizowane połączenia są fundamentem dla stabilnej i nieprzerwanej transmisji sygnału.
Jak zamontować złącze typu F?
Montaż złącza typu F odgrywa kluczową rolę w instalacji antenowej, ponieważ gwarantuje stabilne połączenie oraz ogranicza straty sygnału. Cały proces rozpoczyna się od odpowiedniego przygotowania końcówki kabla antenowego. Ważne jest, aby:
- usunąć zewnętrzną powłokę kabla na długości około 1-2 cm przy użyciu ściągacza izolacji,
- delikatnie odwinąć oplot i zgiąć go w kierunku płaszcza, co umożliwia poprawne uziemienie,
- po usunięciu dielektryka odsłonić miedzianą żyłę, która powinna wystawać na odpowiednią długość, aby mogła dobrze kontaktować ze złączem.
W przypadku złączy kompresyjnych wykorzystujemy zaciskarkę, by pewnie zamocować złącze na przewodzie. Takie solidne połączenie eliminuje ryzyko luźnych kontaktów, które mogą prowadzić do zakłóceń w odbiorze sygnału. Na etapie finalizacji montażu warto upewnić się, że złącze jest dobrze dokręcone, co jest niezwykle istotne dla stabilności całej instalacji. Poświęć również chwilę, aby sprawdzić czystość końcówek kabla, gdyż zanieczyszczenia mogą istotnie wpłynąć na jakość odbioru. Dzięki właściwemu przygotowaniu i starannemu montażowi, złącze F stanie się niezawodnym elementem, który zapewnia efektywną transmisję sygnału do telewizora.
Jakie są zastosowania złączy F w instalacjach antenowych?
Złącza F odgrywają istotną rolę w różnych systemach antenowych, szczególnie w kontekście telewizji satelitarnej i kablowej.
Te elementy łączą kable antenowe z:
- antenami satelitarnymi,
- telewizorami,
- rozdzielaczami sygnału,
- wzmacniaczami.
Ich konstrukcja gwarantuje stabilne połączenia, co minimalizuje straty sygnału oraz zakłócenia. Dzięki swojej skuteczności w przedłużaniu kabli, złącza F umożliwiają tworzenie złożonych i funkcjonalnych instalacji.
Dobre wykonanie połączeń przyczynia się do większej niezawodności całego systemu, a to z kolei wpływa na poprawę jakości telewizyjnego sygnału. W przypadku telewizji kablowej, te złącza umożliwiają skuteczne przesyłanie sygnału, co jest kluczowe dla uzyskania wysokiej jakości zarówno obrazu, jak i dźwięku.
Instalacje, które intensywnie korzystają z złączy F, wymagają przygotowanych kabli oraz dokładnego montażu, aby zapewnić solidne połączenia. Tego typu staranność jest istotna nie tylko dla jakości sygnału, ale również dla długotrwałej niezawodności systemu, szczególnie w trudnych warunkach atmosferycznych.
Użycie złączy F stało się normą w branży instalacji antenowych, co widać w rosnącej popularności i szerokim zastosowaniu w praktyce.
Jak podłączyć kabel antenowy do gniazda antenowego?
Podłączenie kabla antenowego do gniazda wymaga pewnej precyzji. Na początku warto zlokalizować gniazdo antenowe, które zazwyczaj usytuowane jest w pobliżu telewizora czy innego urządzenia. Istotne jest, aby odpowiednio przygotować końcówkę kabla; należy odsłonić zarówno żyłę, jak i ekran, co zapewnia lepsze połączenie.
- jeśli posiadasz złącze typu F, wkręć je w gniazdo antenowe dla większej stabilności i minimalizacji strat sygnału,
- złącza IEC wystarczy po prostu wcisnąć.
Należy jednak pamiętać, by przy podłączaniu nie uszkodzić ani gniazda, ani kabla. Upewnij się, że połączenie jest pewne — dobrze wykonane połączenie ma kluczowy wpływ na jakość sygnału telewizyjnego. Warto zainwestować w kabel wysokiej jakości, jak RG6, oraz właściwe złącza, aby zminimalizować ryzyko zakłóceń. Stabilne połączenie nie tylko poprawia odbiór, ale również zwiększa trwałość całej instalacji antenowej. W razie problemów z sygnałem zawsze warto sprawdzić, czy kabel jest prawidłowo podłączony.
Jak ważne jest dobre połączenie kabla z anteną i telewizorem?
Jakość sygnału telewizyjnego w dużej mierze zależy od odpowiedniego połączenia kabla antenowego z anteną oraz telewizorem. Jeśli połączenia są luźne lub źle zrobione, mogą wystąpić straty sygnału oraz problemy z odbiorem ulubionych kanałów. Nawet drobne niedociągnięcia mogą powodować przerwy w transmisji bądź pogarszać jakość obrazu. Z tego powodu kluczowe jest, aby antena, kabel i odbiornik telewizyjny były właściwie podłączone.
Podczas tego procesu, kabel powinien być pewnie osadzony w złączach typu F lub IEC, co znacząco zmniejsza ryzyko zakłóceń elektromagnetycznych. Korzystanie z wysokiej jakości wtyków przyczynia się do stabilności połączenia oraz ograniczenia strat sygnału. Na przykład, kabel RG6 idealnie sprawdza się w instalacjach, które wymagają długich odcinków.
Ponadto, zabezpieczanie połączeń ma ogromne znaczenie, aby chronić je przed wpływami zewnętrznymi i uszkodzeniami. Nieodpowiednio wykonane połączenia mogą nie tylko powodować zakłócenia, ale także negatywnie wpływać na trwałość całego systemu antenowego. Dlatego dokładne wykończenie oraz solidne umocowanie zakończeń to istotne elementy, które gwarantują niezawodność i stabilność w odbiorze sygnału.

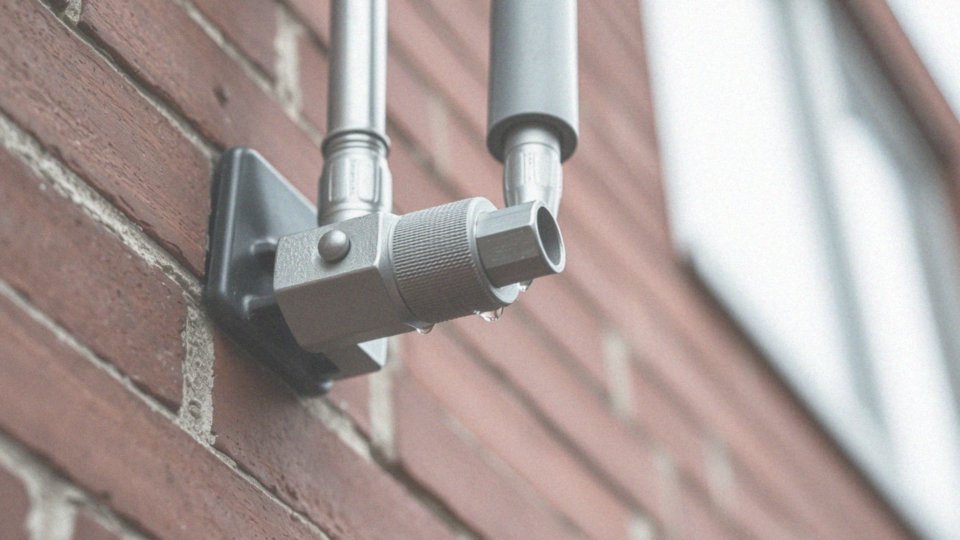

Jakie są najważniejsze elementy zabezpieczenia połączenia?
Zabezpieczenie kabla antenowego to kluczowy element, który wpływa na jego trwałość oraz niezawodność. Istnieje wiele aspektów, które warto wziąć pod uwagę, aby odpowiednio chronić instalację antenową. Przede wszystkim, niezwykle istotna jest ochrona przed wilgocią. Można to skutecznie zapewnić za pomocą:
- uszczelek,
- taśm izolacyjnych,
- które blokują dostęp wody do wtyków i złączek.
Nie mniej ważna jest ochrona przed korozją; w tym przypadku warto sięgnąć po materiały odporne na niekorzystne warunki atmosferyczne. Dodatkowo, zastosowanie obudów ochronnych znacząco przyczynia się do zwiększenia trwałości instalacji. Równie istotne jest zabezpieczenie przed uszkodzeniami mechanicznymi, ponieważ kable często narażone są na działanie ostrych przedmiotów. Unikanie nadmiernego naprężenia kabla również wpływa na jego dłuższą żywotność. Z tego powodu warto używać odpowiednio dobranych uchwytów montażowych, które efektywnie chronią przed uszkodzeniami. Staranna ochrona każdego elementu instalacji pomoże zabezpieczyć ją przed wilgocią, korozją oraz mechanicznymi uszkodzeniami. W rezultacie, to wszystko przyczynia się do stabilnego odbioru sygnału, a także wydłuża żywotność całego systemu antenowego.
Jakie czynniki atmosferyczne mogą wpływać na instalację antenową?
Instalacja antenowa musi stawić czoła różnorodnym warunkom atmosferycznym, które mają wpływ na jej efektywność oraz trwałość. Jednym z największych zagrożeń jest wilgoć, która może przyczynić się do korozji złączek oraz innych elementów. Gdy kabel antenowy ma długi kontakt z wodą, ryzyko uszkodzenia jego oplotu znacznie rośnie, co w efekcie negatywnie odbija się na jakości odbieranego sygnału.
Dodatkowo, deszcz i śnieg często wnikają w źle zabezpieczone połączenia, co prowadzi do zjawisk takich jak zamarzanie, a to z kolei przyspiesza degradację komponentów. Wiatr, a zwłaszcza podczas silnych burz, może również powodować uszkodzenia mechaniczne – niekiedy może zerwać antenę lub przesunąć cały system.
Nie można zapominać o promieniowaniu UV, które również odgrywa ważną rolę. Długotrwałe wystawienie na działanie słońca osłabia materiały wykorzystane do produkcji kabli oraz elementów antenowych.
Właściwy wybór kabli antenowych, które zapewniają dobre ekranowanie i są wykonane z wysokiej jakości surowców, znacznie zwiększa odporność instalacji na te niekorzystne warunki. Regularne kontrole stanu instalacji są niezbędne, by zapewnić długotrwałe i stabilne działanie systemu antenowego. Odpowiednia ochrona materiałów pomaga zminimalizować ryzyko uszkodzeń spowodowanych zmiennymi warunkami atmosferycznymi.

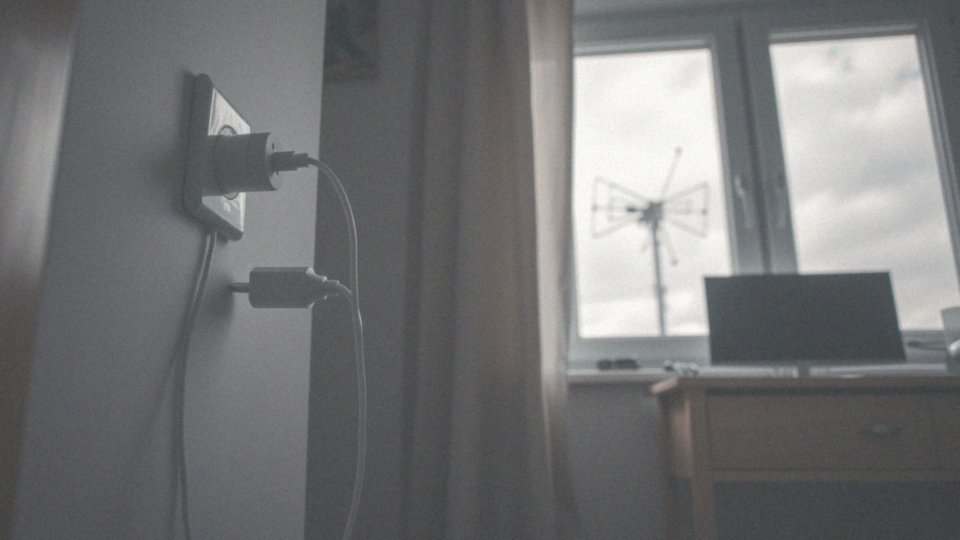

Jak funkcjonuje zasilacz antenowy?
Zasilacz antenowy odgrywa kluczową rolę w systemach antenowych, zwłaszcza tam, gdzie wykorzystywane są wzmacniacze. Jego głównym zadaniem jest dostarczanie prądu stałego (DC) do tych wzmacniaczy, które umieszczone są w pobliżu anteny, co znacząco podnosi jakość odbieranego sygnału. W przypadku anten siatkowych oraz aktywnych, zasilacz jest wręcz niezbędny, aby system mógł działać prawidłowo.
Proces podłączania tego urządzenia jest prosty:
- włożyć jeden koniec do gniazdka elektrycznego,
- połączyć drugi koniec z odbiornikiem, na przykład telewizorem czy dekoderem, za pomocą kabla antenowego.
W profesjonalnych instalacjach można natknąć się na bardziej skomplikowane systemy, które pozwalają na zasilanie kilku anten jednocześnie. Dzięki zastosowaniu zasilacza antenowego poziom mocy sygnału znacząco się zwiększa, co prowadzi do poprawy jakości obrazu oraz dźwięku. Wzmocniony sygnał, który dociera do odbiornika, znacznie redukuje ryzyko zakłóceń, co z kolei wpływa na stabilność przesyłanych danych. To niezwykle ważne dla zapewnienia wysokiej jakości usług telewizyjnych i radiowych. Dobre zasilanie wzmacniaczy wpływa na efektywność całego systemu antenowego, co przekłada się na znakomitą jakość odbioru.
Jakie narzędzia są potrzebne do montażu i podłączenia kabla antenowego?
Aby poprawnie zamontować i podłączyć kabel antenowy, niezbędne są specjalistyczne narzędzia. Najważniejszym z nich jest ściągacz izolacji, który pozwala na precyzyjne usunięcie otaczających warstw. Dzięki temu można uniknąć uszkodzenia rdzenia lub ekranu kabla, co ma kluczowe znaczenie dla jakości odbieranego sygnału.
- do dostosowywania długości przewodu przyda się nóż do cięcia kabli,
- zaciskarka do złączy F umożliwia prawidłowe zamocowanie końcówek,
- miernik sygnału ocenia synchronizację między anteną a telewizorem,
- multimetr wspiera diagnostykę systemu,
- podstawowe narzędzia, jak wkrętaki czy kombinerki, są nieocenione przy drobnych regulacjach i mocowaniu elementów.
Staranny wybór oraz umiejętne posługiwanie się tymi narzędziami są kluczowe dla efektywności instalacji kabli antenowych i odbioru sygnału w najlepszej jakości. Dokładność na wszystkich etapach montażu przekłada się na stabilne i niezawodne funkcjonowanie systemu antenowego.
Jakie są zalety stosowania kabla koncentrycznego w instalacjach antenowych?
Kabel koncentryczny, często nazywany przewodem antenowym, ma wiele atutów, które sprawiają, że jest doskonałym wyborem do instalacji antenowych. Jego najważniejszą cechą jest znakomita transmisja sygnałów o wysokiej częstotliwości, z minimalnymi stratami, co znacząco wpływa na jakość odbioru. Dzięki solidnej budowie oraz skutecznemu ekranowaniu, kabel ten wykazuje odporność na zakłócenia elektromagnetyczne, co zapewnia stabilny i czysty sygnał.
Na przykład, kabel RG6 wykonany z wysokiej jakości materiałów potrafi znacząco poprawić odbiór telewizji i radia. Elastyczność przewodu sprawia, że montaż staje się łatwiejszy, co czyni go wszechstronnym rozwiązaniem w różnych zastosowaniach. Dodatkowo, ekranowanie skutecznie ogranicza wpływ zakłóceń z otoczenia, co further enhances odbiór.
Przewody koncentryczne są w stanie funkcjonować nawet w trudnych warunkach, co czyni je idealnym wyborem wszędzie tam, gdzie niezbędna jest niezawodna komunikacja sygnałowa. Taka jakość przekazu sprawia, że zarówno obraz, jak i dźwięk przyjemniej się odbiera, co w konsekwencji zwiększa satysfakcję z korzystania z telewizji i radia. Dlatego wybierając kabel do instalacji antenowej, warto zwrócić uwagę na jego jakość oraz sposób ekranowania, aby zapewnić długotrwałą i efektywną transmisję sygnałów.
