Jak przygotować kabel antenowy do zamocowania?
Przygotowanie kabla antenowego do montażu złączy, takich jak kompresyjne, IEC czy typu F, jest niezwykle istotne dla prawidłowej instalacji antenowej. Na początku warto:
- odciąć końcówkę kabla, zwłaszcza jeśli jest brudna, postrzępiona lub uszkodzona,
- użyć ostrego nożyka lub cążek do kabli, aby uzyskać schludny i równy koniec przewodu RTV,
- ostrożnie usunąć zewnętrzną osłonę kabla na odpowiednią długość,
- uważać, by nie uszkodzić ekranowania czy delikatnych żył wewnętrznych,
- zachować szczególną ostrożność podczas wycinania izolacji, aby nie skrócić materiału ekranowego.
Gdy kabel jest już odpowiednio przygotowany, możesz przejść do montażu wtyku antenowego. Dobre przygotowanie kabla korzystnie wpływa na jakość połączenia, co z kolei ogranicza straty sygnału. Prace powinny być przeprowadzane w suchych warunkach, aby uniknąć negatywnego wpływu wilgoci na przyszłą jakość połączenia. Zabezpieczenie połączenia przed wilgocią ma duże znaczenie, zwłaszcza w instalacjach zewnętrznych. W takich sytuacjach warto rozważyć użycie muf żelowych, które zapewnią dodatkową ochronę.
W jaki sposób usunąć zewnętrzny płaszcz kabla antenowego?
Aby skutecznie usunąć zewnętrzny płaszcz kabla antenowego, dobrze jest mieć pod ręką odpowiednie narzędzie:
- ostry nożyk,
- odpowiednie narzędzie do usuwania izolacji.
W trakcie tej czynności należy zachować szczególną ostrożność, aby nie uszkodzić ochronnego oplotu, który znajduje się pod płaszczem. Proces powinien obejmować odcięcie fragmentu o długości około 10 mm. Ważne, aby nie wprowadzać ostrza zbyt głęboko, ponieważ mogłoby to narazić na uszkodzenie izolację żyły gorącej. Dokładne usunięcie płaszcza jest kluczowe nie tylko dla jakości montażu wtyku antenowego, ale także dla skuteczności ekranowania. Gdy płaszcz jest już usunięty, można bez obaw przejść do następnych kroków, będąc pewnym, że ekran nie został uszkodzony.
Jakie narzędzia są potrzebne do lutowania kabla antenowego?
Aby skutecznie przeprowadzić lutowanie kabla antenowego, konieczne jest wykorzystanie odpowiednich narzędzi, które zapewnią mocne i trwałe połączenie. Najważniejszym z nich jest lutownica; zaleca się ją szczególnie w wersji transformatorowej, gdyż pozwala na utrzymanie stałej temperatury. Do tego warto zaopatrzyć się w:
- cynę,
- kalafonię lub pastę lutowniczą,
- nóż do usuwania izolacji do przygotowania końcówek kabla,
- szczypce lub obcinaczki do precyzyjnego przycinania przewodów,
- taśmę izolacyjną lub rurkę termokurczliwą,
- miernik uniwersalny do sprawdzenia ciągłości połączenia oraz ewentualnych zwarć.
Uchwyt do kabli natomiast stabilizuje przewód w trakcie lutowania, co znacznie zmniejsza ryzyko popełnienia błędów. Całościowe podejście do tego procesu nie tylko poprawia jakość połączeń, ale również zwiększa efektywność całej instalacji antenowej.
Jak lutować ekran i żyłę gorącą w kabel antenowy?
Lutowanie ekranu i żyły gorącej w kablu antenowym wymaga nie tylko wprawy, ale również odpowiednich narzędzi. Na początku warto zadbać o staranne oczyszczenie końców kabla, usuwając izolację, co pozwoli odsłonić zarówno żyłę gorącą, jak i ekran. Następnie, aby ułatwić lutowanie, na odsłonięte miejsca nakładamy topnik, na przykład kalafonię lub pastę lutowniczą. Dzięki temu cyna będzie miała ułatwione zadanie podczas lutowania.
Lutownica powinna być dostatecznie nagrzana, co jest kluczowe dla uzyskania dobrego efektu. Na samej żyłę gorącą oraz ekran nakłada się niewielką ilość cyny, pamiętając o równomiernym pokryciu tych powierzchni. Należy jednak zachować ostrożność; przegrzanie ekranu może prowadzić do jego uszkodzenia.
Gdy lutowanie jest zakończone, warto zabezpieczyć miejsce połączenia za pomocą:
- taśmy izolacyjnej,
- rurki termokurczliwej.
Takie działania pomogą chronić połączenie przed zwarciami i korozją. Dobrze wykonane lutowanie odgrywa istotną rolę, ponieważ wpływa zarówno na jakość sygnału, jak i trwałość połączenia, co jest niezwykle ważne w przypadku instalacji antenowych.
Jak prawidłowo zamocować złącze w kablu antenowym?
Prawidłowe zamocowanie złącza w kablu antenowym odgrywa kluczową rolę w jakości sygnału oraz stabilności całej instalacji antenowej. Zanim przystąpisz do pracy, upewnij się, że złącze, takie jak typ F lub IEC, jest odpowiednie do Twojego kabla koncentrycznego.
- Rozpocznij od montażu złącza.
- Jeżeli końcówka kabla jest uszkodzona, konieczne będzie jej przycięcie.
- Ściągnij zewnętrzną izolację na długości około 10–15 mm, a potem delikatnie odsłoń ekran.
- Ważne jest, by oplot i folię ekranową starannie zawinąć na zewnątrz, aby nie uszkodzić dielektryka wewnętrznego.
- Przytnij izolację żyły gorącej na odpowiednią długość.
- Osadź lub zakręć złącze, pamiętając, by żyła gorąca wystawała na 2–3 mm.
- Po zamontowaniu złącza warto skontrolować ciągłość połączenia za pomocą miernika.
- Sprawdź, czy nie występuje zwarcie między żyłą a ekranem.
Dobrze zamocowane złącze znacząco redukuje straty sygnału, co bezpośrednio wpływa na efektywność całej instalacji. Staranność w każdym etapie montażu jest kluczowa, aby zapewnić trwałość oraz niezawodność połączenia.

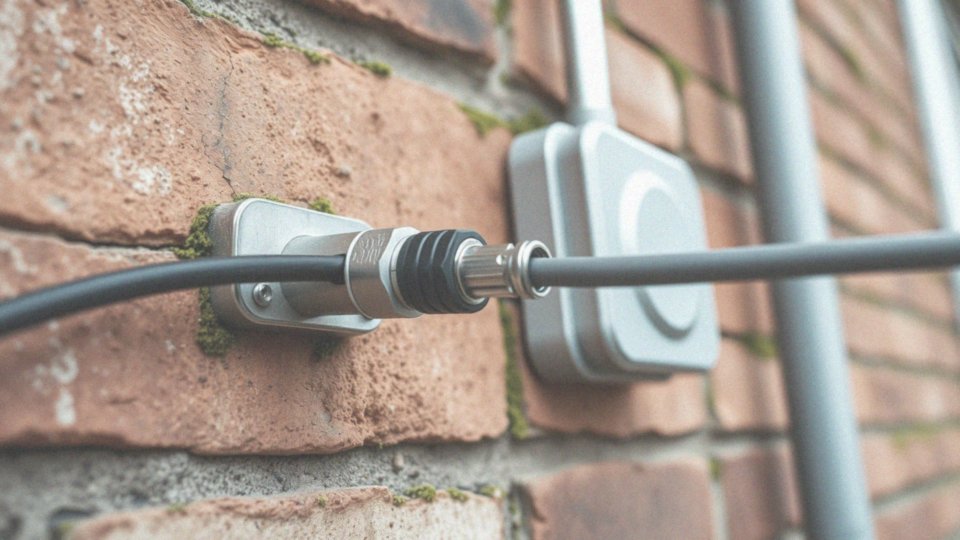

Jak ważne jest zabezpieczenie połączenia kabla przed wilgocią?
Ochrona połączenia kabla antenowego przed wilgocią ma kluczowe znaczenie dla długotrwałej efektywności całej instalacji. Wilgoć, mogąca przedostać się do wnętrza przewodu, prowadzi do korozji metalowych części, co negatywnie wpływa na jakość sygnału, a czasami nawet całkowicie przerywa łączność. Na przykład, obecność wody w kablu koncentrycznym zmienia jego impedancję falową, co z kolei zakłóca transmisję sygnału.
Aby skutecznie zabezpieczyć połączenia, warto zainwestować w kilka sprawdzonych metod, takich jak:
- taśma izolacyjna,
- rura termokurczliwa,
- mufa żelowa.
W szczególności mufa żelowa gwarantuje wysoki poziom ochrony przed wilgocią i innymi czynnikami zewnętrznymi. Dodatkowo, użycie specjalnych preparatów antykorozyjnych może zwiększyć trwałość metalowych elementów, zwłaszcza w trudnych warunkach pogodowych. Podczas zabezpieczania połączeń, należy szczególnie skupić się na tych, które są narażone na złe warunki atmosferyczne, takie jak deszcz czy śnieg. Wysokiej jakości zabezpieczenia mogą istotnie przedłużyć żywotność systemu antenowego oraz pomóc utrzymać optymalną jakość sygnału. Dzięki tym środkom, zmniejszamy ryzyko związane z wilgocią, co jest kluczowe dla prawidłowego funkcjonowania systemu odbiorczego.
Co to jest mufa żelowa i jak zabezpiecza połączenie?
Mufa żelowa to innowacyjna osłona, wypełniona silikonowym żelem, która efektywnie chroni połączenia kablowe, zwłaszcza w kontekście instalacji antenowych. Stanowi barierę ochronną przed wilgocią, kurzem i innymi czynnikami zewnętrznymi, zapewniając hermetyczne zamknięcie. Dzięki temu połączenie kabla antenowego jest zabezpieczone przed korozją oraz utratą sygnału, co jest niezwykle istotne dla jego wydajności.
Montaż tej mufy nie sprawia trudności – wystarczy umieścić połączenie wewnątrz i szczelnie zamknąć, upewniając się, że żel wypełnia wszystkie szczeliny. Mufa żelowa sprawdza się szczególnie w wymagających warunkach atmosferycznych, takich jak:
- deszcz,
- wysoka wilgotność.
Jej wykorzystanie przyczynia się do zwiększenia trwałości oraz niezawodności połączeń kablowych. W efekcie pozytywnie wpływa na jakość sygnału w instalacjach antenowych. Takie zabezpieczenie pozwala na zminimalizowanie problemów związanych z wilgocią i poprawia ogólną wydajność systemu antenowego.
Dlaczego warto używać lutowania do połączenia kabla antenowego?
Lutowanie kabli antenowych to jedna z najbardziej efektywnych metod tworzenia elektrycznych połączeń. Co sprawia, że jest to takie korzystne? Przede wszystkim, dzięki licznym zaletom, lutowanie zapewnia:
- solidne połączenie o niskiej rezystancji, co przekłada się na mniejsze straty sygnału,
- minimalizację problemów z przerwami lub zakłóceniami sygnału,
- znakomitą wytrzymałość mechaniczną.
Połączenia wykonane tą metodą są bardziej odporne na wibracje oraz zmiany temperatury niż tradycyjne złącza zaciskowe, co znacznie zwiększa ich niezawodność. Jednak trzeba pamiętać, że lutowanie nie jest zadaniem prostym. Wymaga ono odpowiednich umiejętności oraz sprzętu. Źle wykonane połączenie może znacząco obniżyć jakość sygnału, czasem znacznie bardziej niż źle zaciśnięte złącza. Warto także zainwestować w dobrze zabezpieczony ekran kabla, co przyczyni się do ochrony przed zakłóceniami elektromagnetycznymi.
W skrócie, lutowanie to efektywna metoda łączenia kabli antenowych, jednak do sukcesu niezbędna jest ostrożność oraz dbałość o szczegóły, aby uniknąć potencjalnych błędów mogących osłabić jakość połączenia.

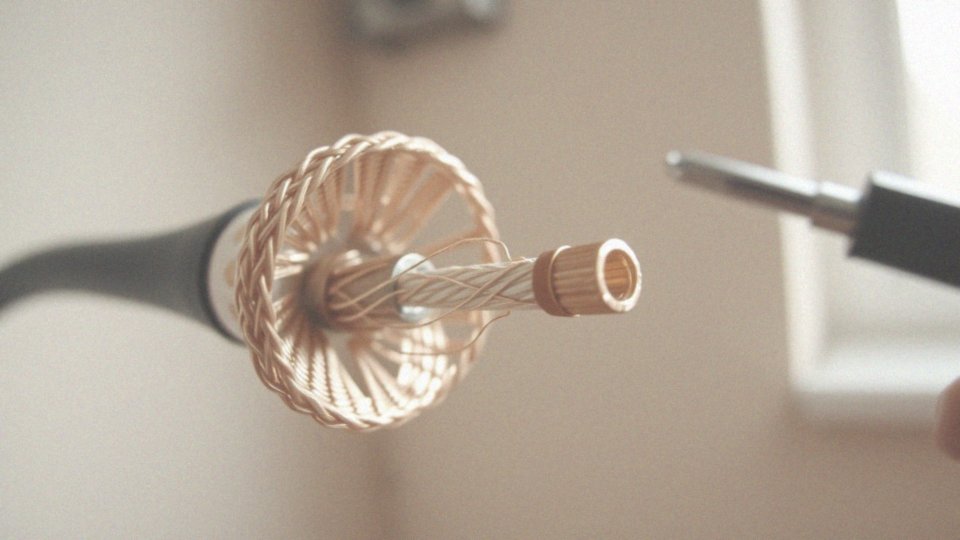

Dlaczego ekran kabla antenowego jest kluczowy dla odbioru sygnału?
Ekran kabla antenowego pełni niezwykle istotną rolę w zapewnieniu wysokiej jakości odbioru sygnału. Jego głównym celem jest ochrona przed zakłóceniami elektromagnetycznymi, które mogą pochodzić z różnych źródeł. Do produkcji ekranów wykorzystuje się takie materiały jak:
- miedziany oplot,
- folia aluminiowa.
Te materiały skutecznie zabezpieczają sygnał przed niepożądanymi interferencjami, np. z fal radiowych czy urządzeń elektrycznych. Uszkodzenie lub niesprawność ekranu prowadzi do znacznego pogorszenia jakości obrazu i dźwięku, a w skrajnych przypadkach nawet do całkowitej utraty sygnału. Działa on na zasadzie podobnej do klatki Faradaya, która neutralizuje zewnętrzne impulsy elektryczne, co przekłada się na czystszy i stabilniejszy sygnał. Co więcej, ekranowanie nie tylko poprawia jakość odbioru, ale również wpływa na bezpieczeństwo użytkowników, redukując poziom promieniowania elektromagnetycznego, które może być szkodliwe.
W sytuacjach, gdzie jakość sygnału jest kluczowa, odpowiedni poziom ekranowania bezpośrednio wpływa na efektywność całego systemu antenowego. Dlatego projektując instalacje antenowe, warto zainwestować w wysokiej jakości ekran, co pozwala na uzyskanie optymalnych rezultatów w odbiorze sygnału.
Jakie są najczęstsze błędy przy łączeniu kabla antenowego?
Podczas łączenia kabla antenowego można napotkać szereg błędów, które mają kluczowy wpływ na jakość odbieranego sygnału. Do najczęstszych problemów należą:
- niewłaściwe przygotowanie końcówek kabla,
- izolacja zbyt krótka lub zbyt długa,
- uszkodzenie ekranu podczas zdejmowania izolacji,
- niewłaściwe zamocowanie złącza – zbyt luźne lub zbyt mocne,
- niewłaściwe zabezpieczenie połączeń przed wilgocią.
Odpowiednie ekranowanie odgrywa zatem niezwykle ważną rolę. Warto również pamiętać, że użycie złącz niskiej jakości lub nieodpowiedni montaż w odniesieniu do typu kabla, może prowadzić do znacznych strat sygnałowych. Kontrola ciągłości połączenia oraz sprawdzenie na obecność zwarć są także istotne. Zbyt mocne skręcenie kabla potrafi bowiem uszkodzić jego wewnętrzną strukturę. Dlatego warto zwracać uwagę na te szczegóły, aby zapewnić stabilne połączenie, które jest niezbędne dla efektywnej pracy systemu antenowego.
Jak połączyć dwa odcinki kabla antenowego RG-213 bez złączki?
Aby złączyć dwa odcinki kabla antenowego RG-213 bez użycia złączki, najlepiej skorzystać z metody lutowania. Na samym początku należy odpowiednio przygotować końce obu przewodów. Usuń zewnętrzną izolację na długości około 10–15 mm, odsłaniając zarówno żyłę gorącą, jak i ekran. Pamiętaj, aby nie uszkodzić ekranu, ponieważ pełni on ważną rolę w ochronie sygnału przed zakłóceniami elektromagnetycznymi.
Następnie połącz żyły gorące obu kabli i przystąp do lutowania. W tym celu zastosuj cynę oraz kalafonię, co znacznie ułatwia cały proces. Ważne jest również, aby ekran był solidnie połączony — nawiń cynę na nici ekranowe obu kabli, co zapewni trwałe i stabilne połączenie.
Po zakończeniu lutowania zabezpiecz miejsce pracy taśmą izolacyjną lub rurką termokurczliwą, aby uniknąć zwarcia i ochronić połączenie przed wilgocią. Dla dodatkowego bezpieczeństwa, warto owinąć lutowane miejsce folią aluminiową. Choć zaklejanie taśmą czy skręcanie to alternatywne metody, połączenie lutowane zapewnia znacznie wyższą wytrzymałość oraz lepszą jakość sygnału, co ma kluczowe znaczenie w instalacjach antenowych.
